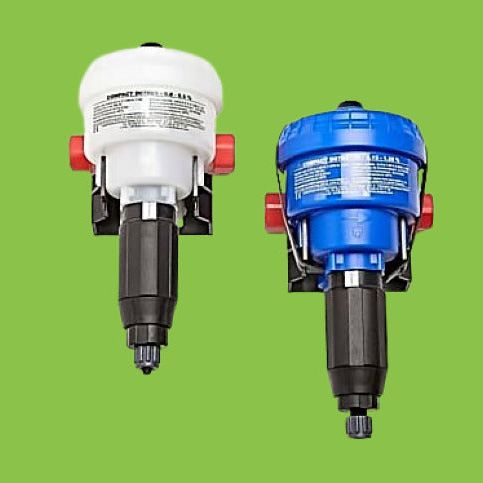

Proportionaldosierer D07RE125 VF Dünger Dosierer

Proportionaldosierer D07RE125 VF
Wasserdurchsatz: 5-700l/h
Wassereingangsdruck: 0,3-6 bar
Zudosierung einstellbar von 0,15-1,25%
Gehäusewerkstoff: Polypropylen
Dichtungswerkstoff: VF
Max. Wassertemperatur: 40°Grad
Inkl. Saugschlauch 6x9 mit Filter
Wandhalterung
mit eingebautem Bypass-Schalter
+
Durchflussbegrenzer max.700l/h D07RE5/125

Proportionaldosierung mit Außeneinstellung
Produktbeschreibung:
„ Dosierbereich: 0,15 … 5,5 %
„ Druckbereich: 0,3 … 6 bar, je nach Modell
„ Wasserdurchsatz: 5 … 700 l/h
„ Dosiereinspeisung: 0,0075 … 38,5 l/h
„ Dosierung: proportional, z.B. Einstellung auf 1 %
(entspricht einer Dosierung von 1 : 100)
„ Ø Toleranz der Dosierung: ±5 %
„ Wiederholbarkeit: ±3 % (API675)
„ Druckverlust: 0,3 … 1,4 bar
„ Höchsttemperatur des Antriebswassers: 40 °C
„ Mindesttemperatur des Antriebswasser 5 °C
„ eingebaute Mischkammer mit eingebautem Bypass-Schalter
„ Antrieb:
– hydraulischer Differentialkolbenmotor
– selbstansaugend
„ Dichtungen:
– VF (Säure, pH 1 ... 7)
„ Maximale Ansaughöhe: 4 m
Einsatzgebiete:
„ Desinfektion, Hygiene, Reinigung, Geruchsneutralisierung, Lebensmittelindustrie, Umwelt,Wasseraufbereitung, Schmierung, pH/TH Regulierung, Flockung, Gartenbau (Düngung, Pflanzenschutz, Schädlingsbekämpfung), Metallverarbeitung, Druckindustrie, Autowäsche
Einfache Einstellung der Dosierung:
„ Die Spitzen der Kerbe des Einstellringes zeigen auf den entsprechenden Wert. Die eingespeiste Konzentratmenge ist proportional zum Wasservolumen, das durch den Dosierer fließt: z.B.: Einstellung auf 1% = 1 : 100 = 1 Volumen Konzentrat + 100 Volumen Wasser.
Wirkprinzip:
„ Am Wassernetz angeschlossen, nutzt der Dosierer ausschließlich den Wasserdruck als Antriebskraft. Auf diese Weise saugt er das Konzentrat an, dosiert es zum gewünschten Prozentsatz und vermischt es mit dem Antriebswasser. Die so hergestellte Gebrauchslösung fließt durch den Dosierer. Die Menge des zu dosierenden Produkts ist proportional zum Wasserdurchsatz, auch bei Durchsatz- oder Druckschwankungen.
Lieferumfang:
„ DOSATec D07 Proportionaldosierer, inkl. Saugschlauch mit Filter, Wandhalterung
Technische Änderungen und Druckfehler vorbehalten. Abbildungen können ggf. abweichen.
April 2024

Empfehlungen:
„ Für eine optimale Lebensdauer des Dosierers wird folgendes empfohlen:
– Filter (60 Mikron [300 Mesh]) je nach Wasserqualität vor dem Dosierer einbauen
– Dichtungen des Dosierteils mindestens einmal pro Jahr auswechseln
– so oft wie möglich aber mindestens zur Außerbetriebnahme mit klarem Wasser zu spülen
– Dosiereinstellung bei abgeschaltetem Druck durchführen
– nötige Schutzvorrichtungen gegen Überdurchsatz oder Überdruck sowie Druckspitzen im Leitungssystem zu installieren (Durchsatz-/Druckbegrenzer, Wasserschlagdämpfer,...).
– Dosierer in einem kompletten Bypass-System installieren
